Bentley Microstation Zellen erzeugen und verarbeiten

Hier ein weiteres Programm welches ich zum Lernen des Programmierens in VB.NET unter Verwendung eines weiteren Programms (hier das CAD Programm von Bentley Microstation) geschrieben habe.

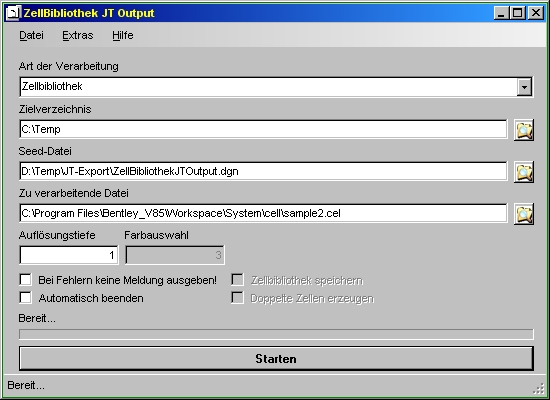

Dieses Programm download unterstützt mehrere Arten der Ausgabe dazu sind folgende Startparameter zu übergeben...

...\ZellBibliothekJTOutput.exe /Seed:ZellBibliothekJTOutput.dgn /Ziel:C:\Temp /Datei:3000mmX2500mmX2000mm.jt.dgn
Dieser Startparameter dient der Erzeugung eines Quaders als Zelle in einer DGN-Datei. Diese DGN-Datei wird im Zielverzeichnis unter den Abmessungen des Quaders gespeichert.
...\ZellBibliothekJTOutput.exe /Seed:ZellBibliothekJTOutput.dgn /Ziel:C:\Temp /Datei:C:\ZellBibliothek.cel
Der Scan aller in einer Zellbibliothek enthaltenen Zellen und die Erzeugung je einer DGN-/JPG-Datei mit dieser Zelle. Die CAD Dateien und die Bilder werden im Zielverzeichnis gespeichert. Die Dateinamen werden aus dem Zellnamen generiert.
...\ZellBibliothekJTOutput.exe /Seed:ZellBibliothekJTOutput.dgn /Ziel:C:\Temp /Datei:C:\MicrostationDateiMitZellen.dgn
Der Scan aller in einer Microstation-Zeichnungsdatei enthaltenen Zellen und die Erzeugung einer Zellbibliothek mit allen gefundene Zellen. Die Zell-Bibliothek, die Microstation-Dateien mit den einzelnen Zellen und die Bilder werden im Zielverzeichnis gespeichert. Die Dateinamen werden aus dem Zellnamen generiert.
...\ZellBibliothekJTOutput.exe /? oder ...\ZellBibliothekJTOutput.exe /Help
Ruft die Hilfe zu den Startparametern auf.

Besondere Funktionen

Levellist.txt

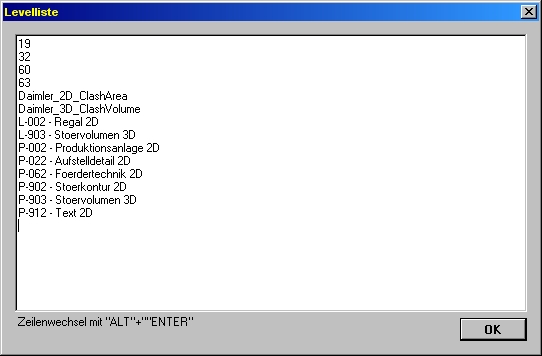

Im Menü unter Extras > Level Löschen öffnen kann eine Textdatei Levellist.txt im Programmverzeichnis erstellt werden. Jede zu bereinigende Ebene muss dabei in einer neue Zeile eingegeben werden.
Ansicht Hilfe

Sobald diese Levellist.txt vorhanden ist wird im Anschluss an die Verarbeitung einer Zellbibliothek eine erweiterte Verarbeitung gestartet. Dabei werden aus dieser Zellbibliothek die in der Datei Levellist.txt angegebenen Ebenennamen und die darauf vorhandenen Elemente gelöscht. Im Zielverzeichnis wird ein Unterverzeichnis Alternativ erstellt und in dieses Verzeichnis werden die ebenenbereinigten Zellen geschrieben.
Zur Steuerung der Auflösung der Zellen dient der Parameter Auflösungstiefe. Dieser Parameter steuert die Tiefe der Auflösung von verschachtelten Zellen. Der Standardwert ist 0 , bei dieser Standardeinstellung wird eine verschachtelte Zelle (Zelle in Zelle) komplett aufgelöst.

LevelOffList.txt

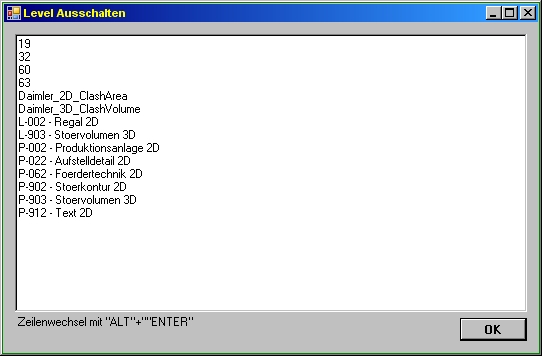

Im Menü unter Extras > Level Aus Liste öffnen kann eine Textdatei LevelOffList.txt im Programmverzeichnis erstellt werden. Jede auszuschaltende Ebene muss dabei in einer neue Zeile eingegeben werden.
Ansicht Hilfe

Wenn diese LevelOffList.txt vorhanden ist werden bei der Erzeugung der Microstation-DGN (Ansicht 1 und 5) und der Bilder die in der Liste enthaltenen Level ausgeschaltet.

Fehler.log

Wenn während der Verarbeitung Fehler auftreten, kann unter Extras > Fehlerprotokoll anzeigen die Datei Fehler.log geöffnet werden. In diese Datei werden zur Laufzeit alle Aktionen und Fehler eingetragen. Falls beim Programmlauf Probleme auftreten und sie mich Kontaktieren senden sie mir bitte diese Datei zu.
Sollte der Programmstart mit dem Parameter /NoLog erfolgen, wird nur bei kritischen Systemfehlern eine Fehler.log geschrieben.

Bei Fehlern keine Meldung ausgeben!

Wenn diese Option gewählt ist werden zur Laufzeit keine Fehler ausgegeben. Die Datei Fehler.log wird aber geschrieben.

Fehlende Startparameter

Wenn beim Programmstart keine Startparameter übergeben werden, wird in das Feld Seed-Datei die im Programmverzeichnis vorhandene Datei ZellBibliothekJTOutput.dgn eingetragen. Falls im Programmverzeichnis das Unterverzeichnis Export existiert wird dieses als Zielverzeichnis eingetragen.

Automatisch beenden

Wenn diese Option aktiviert ist wird das Programm nach der Verarbeitung automatisch beendet.

Zellbibliothek speichern

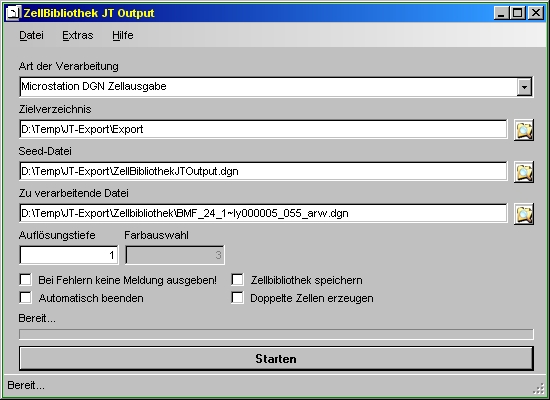

Diese Option kann verwendet werden wenn Zellen aus einer Microstation Zeichnungsdatei ausgelesen werden. Es wird im Zielverzeichnis eine Microstation Zellbibliothek mit allen aus der Zeichnungsdatei ausgelesenen Zellen erstellt.

KoordinatenAusgabeZellen.txt

Im Zielverzeichnis wird beim Auslesen der Zellen aus einer Microstation Zeichnungsdatei eine Datei KoordinatenAusgabeZellen.txt erstellt. In diese Datei werden die Parameter der in der Zeichnugsdatei gefundenen Zellen geschrieben.


			AktuelleDatei;C:\Temp\Zelldatei.dgn

			GlobalOrigin;-35203000000;-54013000000;0

			MasterUnit;m

			SubUnit;mm

			UORsPerMasterUnit;10000

			SubUnitsPerMasterUnit;1000

			UORsPerSubUnit;10

			Aktuelle Zelle;JT1_;ZellOrigin;3519511,2947;5402519,6852;0

			...

Doppelte Zellen erzeugen

Dieser Parameter kann verwendet werden falls in der Microstation Zeichnungsdatei mehrere Zellen mit dem gleichen Namen existieren, bzw. wenn die Zellen keine Namen besitzen. Die Zellen werden dann vom Programm einfach durchnummeriert.

Folgende Vorbereitungen sind notwendig:

Auf Ihrer Maschine muss ein lauffähiges Microstation installiert sein
Laden Sie die Programmdateien herunter: ZellBibliothek JT Output download
Entpacken sie die ZIP-Datei in einen beliebigen Programm-Ordner
Erstellen sie in diesem Ordner eine leere Zeichnungsdatei: ZellBibliothekJTOutput.dgn
